проект Ниагара

Описание проекта

проект Ниагара
  • Этажей:3 и подвал
  • Общая площадь:393 м. кв.
  • Стены:блоки Поротерм
  • Фундаменты:ленточные железобетонные
  • Конструктивная схема:монолитный ж/б каркас и несущие стены
  • Главный архитектор проекта:Владимир Глазков
  • Главный конструктор проекта:Валерий Козлов




Генплан, схема градостроительных ограничений, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиПроект выполнен в 2013 году для участка в дачном посёлке, в г. Шатура Московской области. С юга к территории участка примыкает улица, а в северном направлении, на расстоянии 300 м — большой лесной массив, озеро. На северо-востоке – луга.
В таком положении есть желание ориентировать окна спален и гостиной в обе стороны — южную и северную, неплохо и на восток. С восточной стороны, однако, возможности размещения дома уменьшает дом на соседнем участке — от него необходимо выдержать расстояние 6 – 8 метров (строительные нормы РФ).
Так возникает схема ограничений и видовых направлений участка (см. верхний чертёж), и становится понятно, где лучше быть дому, куда ориентировать его окна.


Генплан и схема видовых направлений, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиНа втором этапе, и на этом чертеже уже расположен сам дом, и будущие зелёные зоны участка, где будут высаживаться деревья.
Планировка и участка, и дома организована осью, ведущей от входа на участок до бассейна в его конце (см. второй чертеж — генплан). Зайдя на территорию участка, человек проходит «коридором» между автостоянкой и трельяжем, крытым перголой, и дальше эта планировочная ось введет его в прихожую дома.


Форма дома вытянута вдоль оси «север – юг», и состоит из двух компонентов: самого дома с террасой на кровле, и скатной крыши.
Скатная крыша начинается над третьим этажом, и водопадом «стекает» по западным стенам на уровень земли, по дороге накрывая «крыльями» террасы и автостоянку. Скатная кровля не случайна — доминирующие ветра в городе дуют с запада, и от них на террасах требуется заслон.проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами


Третьим важным компонентом образа является дерево. В разных формах – трельяжи и перголы, стойки и балки, обшивка стен. Дерево на фасадах уравновешивает холодность металла и стекла, придавая современному по стилю дому тепло. Помимо дерева, эту роль помогают выполнять штукатурка и камень.


Керамический блок ПоротермВ наружных стенах дома — блоки поризованной керамики (ТМ Поротерм, Кератерм, Керамейя), что решает сразу две задачи – теплосбережение и прочность. Эти стеновые блоки не требуют дополнительного утепления (для условий умеренного климата) и выдерживают нагрузки до 5 этажей. Прочность блока — марки 100 и 125, теплопроводность на толщине 44 см — в пределах строительных норм.




Дом в разрезе, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиКомбинация стен из блоков поризованной керамики и монолитного железобетонного каркаса позволили сделать форму здания свободной и пластичной, а сама эта конструктивная схема — следствие благоприятных условий площадки строительства. Она, эта площадка, характерна ровным и практически плоским рельефом, а также грунтами с вполне нормальными свойствами. Поэтому, по результатам сделанных геологами проб и анализов, принята самая прагматичная конструктивная схема и самые простые в работе фундаменты — ленточное основание и стены из сборных бетонных блоков.


Выбор участка для строительства дома; советы, случаи из практики.
Геология грунтов участка — на что она влияет, чем поможет?
Фундаменты — типы и стоимость.
Какой фундамент лучше?




Входной фасад, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиАрхитектура дома со стороны улицы и боковой части двора строится на двух темах — горизонтально направленного движения (динамичные формы белых стен второго этажа на темном деревянном основании первого), и каскада кровельных скатов, спадающих водопадом сверху. Начинаясь небольшим «ручейком», скатная кровля доходит до земли, накрывая всю ширину дома и автостоянки навесом.

С дворового фасада открывается башня лестницы, и тут, надо сказать, было два варианта образа этой башни: лаконичный, стена без проемов — и вариант два, более разнообразный и насыщенный.Тыльный фасад, в.1, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиТыльный фасад, в.2, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами

Здание по-разному работает фасадами в разных зонах этого участка, отвечая ситуативным задачам, и не теряя общности решений.




Все наши проекты современных домов с плоской кровлей. Как устроена плоская кровля.
Дом с плоской кровлей — дороже дома со скатной кровлей?




Река Ниагара

Река НиагараНиагара — одна из малых рек в Северной Америке, соединяющая между собой озёра Эри и Онтарио. В среднем течении находятся Ниагарский водопад, и если бы не это, то имя маленькой речки знали бы только местные. На языке племени ирокезов, которые здесь жили до Бостонского чаепития, она называлась Онгиара — «земля надвое», «пополам», — короткая и бурная река, имеющая вверху и внизу огромные озера, воспринималась индейцами как преграда, режущая землю на две части.




Вентиляция в частном доме — как это работает.
Налог на дом — сколько и как платить?
Автономный дом — как он устроен




Планы дома

План підвалу

  • 1. сходова клітина — 9,4
  • 2. коридор — 9,4
  • 3. пральня — 6,7
  • 4. топкова — 9,5
  • 5. комора — 7,1
  • 6. комора — 24,8
  • 7. комора — 16,4
  • 8. комора — 38,0

план подвала, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиІнженерне обладнання будинку включає в себе систему опалення від газового котла, який встановлено в топковій у підвалі. Крім цього, закладена можливість використання сонячних колекторів, що встановлюються на даху.


План 1 поверху

  1. 1. веранда — 6,6
  2. 2. хол-передпокій — 14,3
  3. 3. комора — 5,8
  4. 4. кухня — 11,5
  5. 5. їдальня — 16,3
  6. 6. вітальня — 29,5
  7. 7. санвузол — 3,8
  8. 8. гардеробна — 3,0
  9. 9. майстерня — 4,5
  10. 10. гараж — 24,8
  11. 11. крита а/стоянка — 19,7
  12. 12. тераса — 34,6

план 1 этажа, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиПланування першого поверху організовано віссю, що проходить від входу на ділянку до басейну в його кінці (див. Генплан). Вона заводить в передпокій і далі, в наскрізний хол. Скляні вітражі вхідний веранди і виходу на терасу підсилюють «вісь», підтримуючи її світлом. Окрасою будинку, і головною його «родзинкою» є зимовий сад, який виступає з обсягу будівлі. У вітальні поруч з ним знаходиться камін і панорамне вікно з виходом на терасу. Все це разом дає багатий простір, що включає в себе пейзажі оточення. Будинок з панорамними вікнами має сенс лише коли «вводить» природу в свої інтер’єри.


План 2 поверху

  1. 1. коридор — 17,7
  2. 2. спальня 1 — 20,8
  3. 3. тераса відкрита — 4,9
  4. 4. гардеробна 1 — 12,0
  5. 5. санвузол 1 — 8,0
  6. 6. спальня 2 — 13,2
  7. 7. спальня 3 — 11,7
  8. 8. санвузол 2 — 3,0
  9. 9. гардеробна 2 — 4,1
  10. 10. тренажерна зала — 10,9
  11. 11. тераса крита — 18,3

план 2 этажа, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиНа другому поверсі світлова вісь також актуальна, чи навіть більше, позаяк дає більший огляд з цієї висоти. З осьового коридору можна потрапити на простору терасу, криту скатною покрівлею.


План 3 поверху

  1. 1. тамбур 2,2
  2. 2. технічне приміщення — 1,8
  3. 3. тераса крита навісом 13,0
  4. 4. тераса крита перголою 31,0
  5. 5. тераса відкрита 59,5

план 3 этажа, проект Ниагара - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиТретій поверх майже повністю зайнятий терасою, частково критою навісом і перголою. Сюди виходить шахта маленького вантажного ліфта, що дозволяє проводити на терасі заходи з подачею страв та напоїв. Тут же є й невелике технічне приміщення для управління сонячними колекторами.

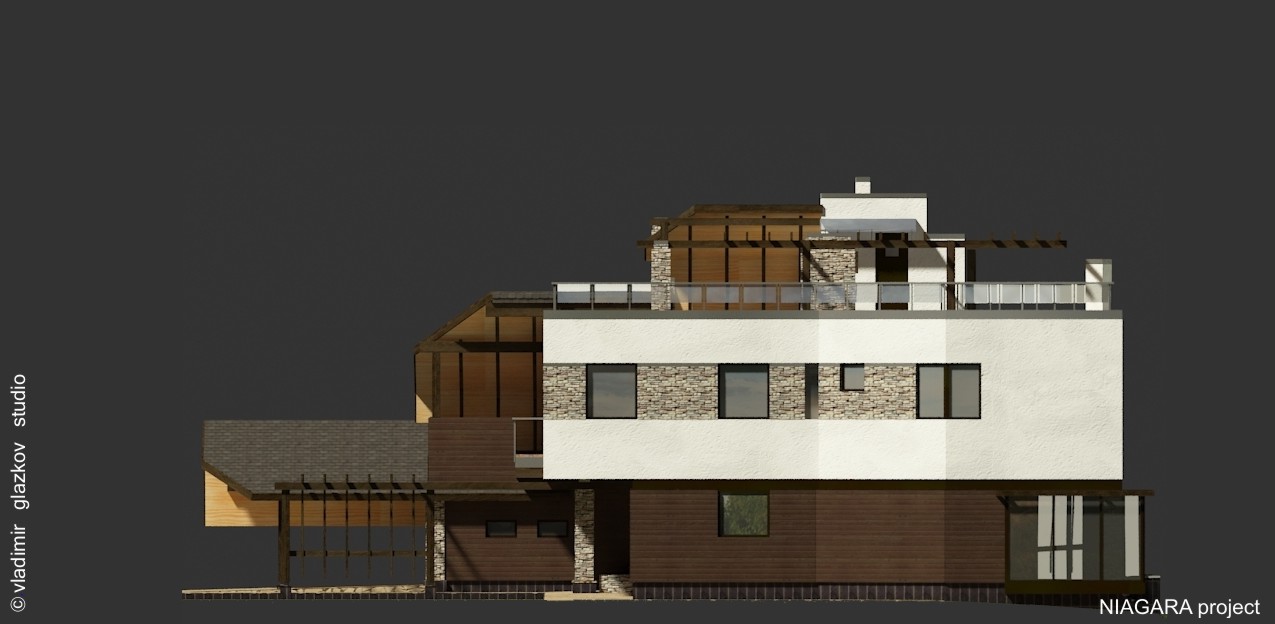

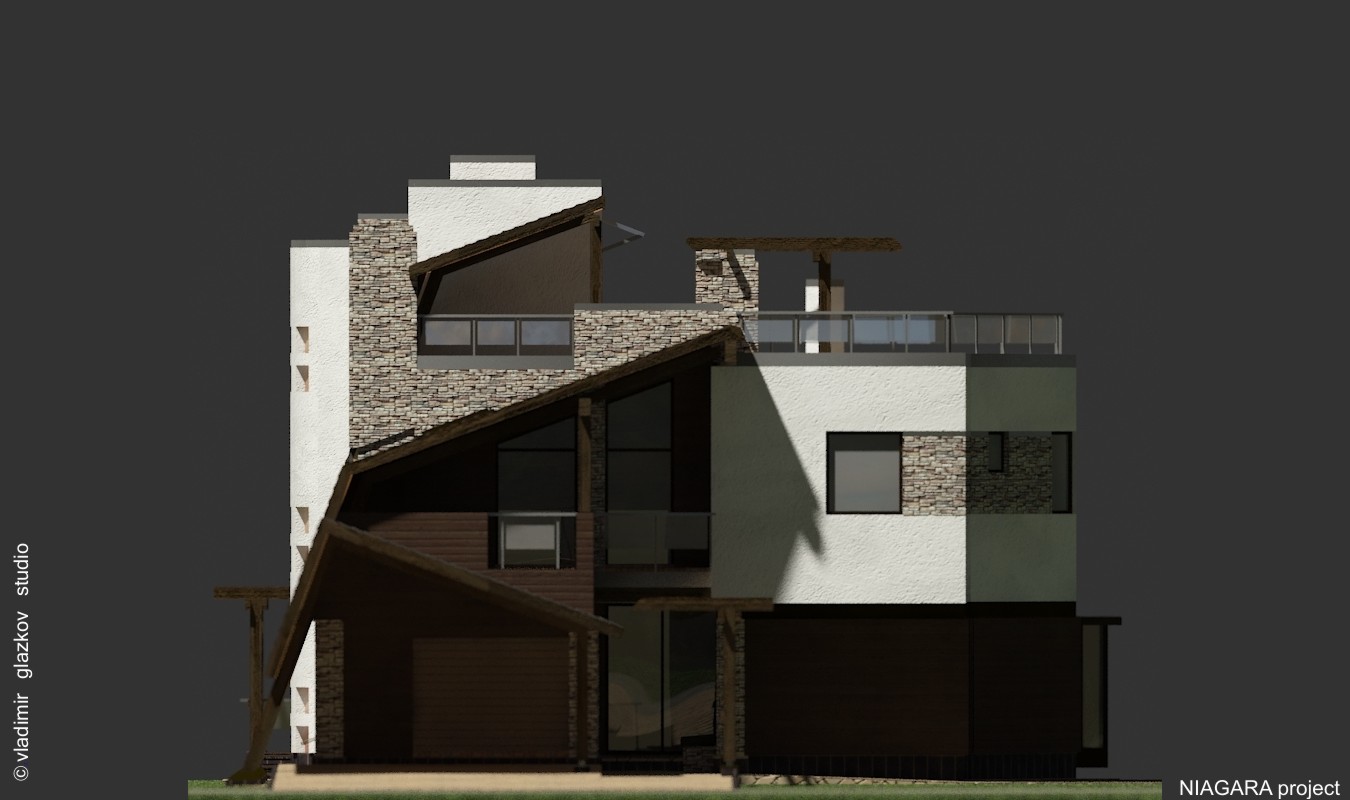

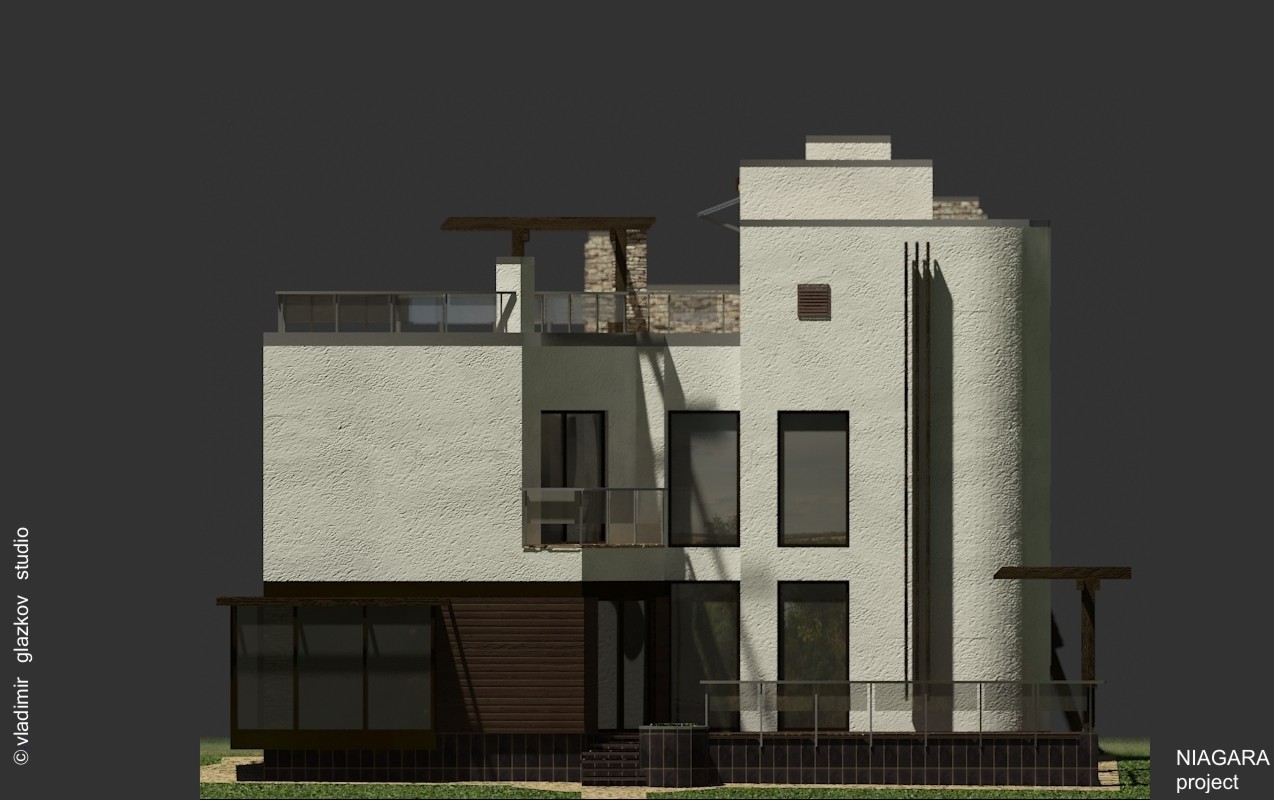

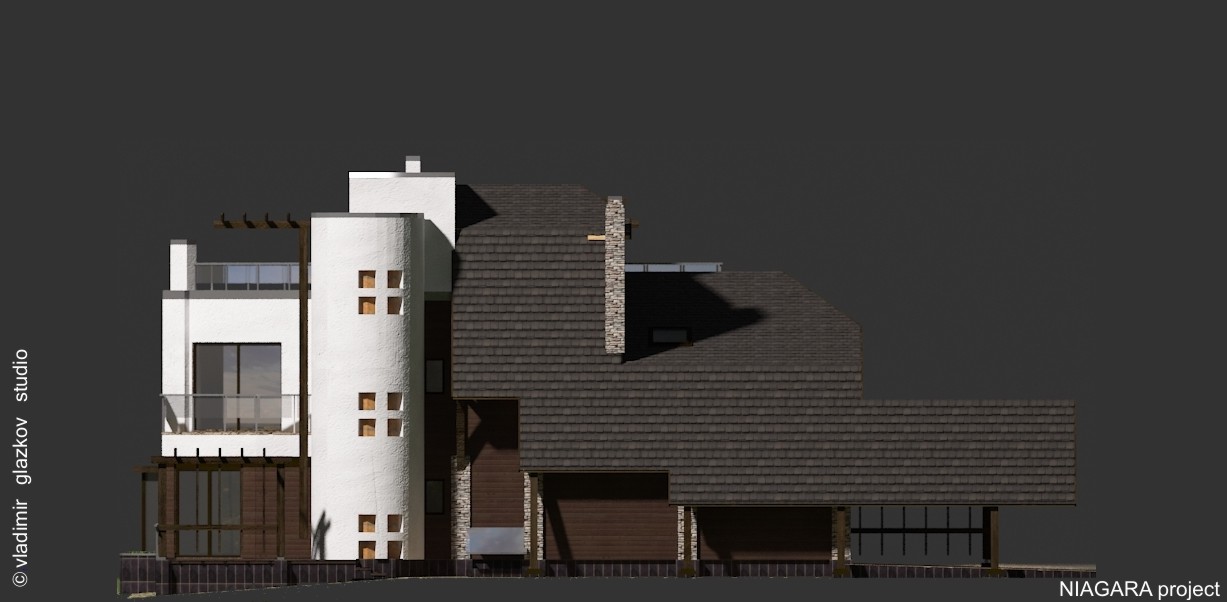

Фасады дома

Реализация проекта

2013. Строительство не велось.


2014. Строительство началось.


Проект современного дома с плоской кровлей Ниагара в Шатуре - строительство, 2017 - нулевой цикл2014, октябрь — «нулевой цикл»


2015. Строительство не велось.


2016. Строительство возобновилось.


Проект современного дома с плоской кровлей Ниагара в Шатуре - строительство, 2017 - кладка стен первого этажа 2016, октябрь — кладка стен первого этажа и конструкций зимнего сада.


Проект современного дома с плоской кровлей Ниагара в Шатуре - строительство, 2017 - кладка стен первого этажа 2016, октябрь — кладка стен первого этажа и лестничной клетки.


Проект современного дома с плоской кровлей Ниагара в Шатуре - строительство, 2017 - кладка стен первого этажа 2016, октябрь — колодцевая кладка стен лестничной клетки.


2017. Строительство коробки здания.


Niagara_Stroyka_07 Проект современного дома с плоской кровлей Ниагара в Шатуре - строительство, 2017 Niagara_Stroyka_05 Niagara_Stroyka_06aОктябрь, 2017 — коробка здания завершена. Впереди — инженерное оборудование, отделка.
