проект Сиверка

Описание проекта

проект Сиверка
  • Этажей:3 и подвал
  • Общая площадь:289 м. кв.
  • Стены:блоки Поротерм
  • Фундаменты:ленточные железобетонные
  • Конструктивная схема:монолитный ж/б каркас и несущие стени
  • Главный архитектор проекта:В. Глазков
  • Главный конструктор проекта:В. Е. Козлов
  • Визуализация:А. Кобликов




Генплан, схема градостроительных ограничений, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиПроект выполнен для участка в Киевской области. С севера к его территории примыкает улица — и в этом же направлении, сразу за дорогой, открывается долина маленькой речки Сиверка, за которой — лесистые холмы. Однако, кроме чудесных пейзажей существует и не совсем приятная реальность. Как показано на схеме ограничений — cм. чертёж (для полноценного просмотра открывать в новой вкладке) — существенный кусок участка приходится на зону санитарного разрыва от надворного туалета системы «сортир», который сохранился со времен строительства соседнего дома. Действуя строго по нормам, следовало бы строить дом на расстоянии 15 метров от этого чуда архитектуры.  Но тогда ориентация окон была бы или на юг, или на территорию собственного участка — одно из двух. Поэтому, чтобы получить максимум отдачи от площади участка и его ориентации, принято решение расположить проектируемый дом на расстоянии 5 м от туалета, сделав западную стену без окон жилых помещений. Понятно, что уже на этом этапе мы работали со схемой плана 1 этажа, и понимали, какова будет ориентация окон.


Генплан, схема видовых направлений, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиТакое положение пятна застройки (размером 14 х 15 м), как показано на чертеже 2, даёт возможность дому «стать в угол», получив максимум видов на ландшафт в окнах и с террас на южном направлении. Причём в поле зрения окажутся не только пейзажи за рекой, но и ландшафт участка с благоустройством — с искусственным ручьём, бассейном, беседкой и пр. (cм. следующий чертёж — 3).


Генплан, схема благоустройства участка, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиВот такой получается маленький ландшафтный парк, «Софиевка» размером 40 на 50 метров. Не сразу все деревья вырастут, не завтра потечет ручей, но уже сегодня надо организовать все — и дом, и участок — в единую систему. Ориентация террас и окон (спален и гостиной) на юг, на видовые направления обязывает и планировку выстраивать так, чтобы реализовать преимущества такого положения дома —  участок будет достоин рассмотрения.


Дом в разрезе, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасамиНемного о террасах. Они есть на каждом этаже, и работают не только, как смотровые площадки, но и как регулятор микроклимата помещений. Окна гостиной прикрыты от лучей полуденного летнего солнца выносом террасы второго этажа, а терраса третьего прикрывает окна спален второго. При этом перекрываются только лучи высоко стоящего летнего солнца, что не мешает лучам зимнего, низко стоящего, согреть комнаты. И если здание ещё и ориентировано своими панорамными окнами на юг, то такой дом уже довольно близко подходит к определению пассивного.


Защита от перегрева важна, но в наших широтах гораздо чаще бывает холод, и без теплоизолирующих стен экономика дома не могла бы считаться эффективной.
Керамический блок ПоротермПрименение блоков поризованной керамики (ТМ Поротерм, Кератерм, Керамейя) позволило здесь решить сразу две задачи – теплосбережения и прочности. Эти стеновые блоки не требуют дополнительного утепления (для условий почти всей Украины и Средней полосы) и выдерживают нагрузки до 5 этажей. Собственно говоря, это просто двойной кирпич, в просторечии «горшок», принципиальное  отличие которого состоит в очень большой поризованности (50%) и пазогребневой форме контактных граней. Прочность блока — марки 100 — 125, теплопроводность на толщине 44 см — в пределах строительных норм.

Комбинация стен из блоков  поризованной керамики и монолитного железобетонного каркаса позволили сделать форму здания свободной и пластичной. Однако отступление от простых прямоугольных форм дает и стоимостной эффект: такой дом не построишь силами бродячих бригад на должном уровне качества (слишком сложным для них будет такой проект), тут нужна будет команда профессионалов.


Река Сиверка

Река СиверкаСиверка — одна из малых рек Киевской области Украины. В 10 — 18 веках ещё судоходная и богатая рыбой, ныне же она превратилась в одну из мелких рек, чьё русло сузилось и обмелело, а воды собраны в озёра и водохранилища. Тихое течение в камышах, изредка выходящее на «большую воду» плёса — вот нынешний характер этой древней реки времён Киевской Руси, викингов и их драккаров.




Все наши проекты домов с плоской кровлей >>>




Планы дома

план подвала, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами

план подвала

Планировка подвала подчинена, в общем-то, практическим целям — обеспечению дома теплом, бытовыми удобствами, но кроме того, есть здесь и небольшой тренажёрный зал.
Топочная предусматривает установку двух котлов — газового и твердотопливного, с оборудованием для загрузки пеллет. Тут же — место для хранения пеллет, теплоаккумуляторы, мембранный бак и бойлер.
Попасть в подвал можно как изнутри дома, по главной его лестнице, так и по лестнице наружной, которая в основном будет использоваться для загрузки топлива.

план 1 этажа, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами

план первого этажа

   Основная задача при планировке первого этажа — обеспечить максимальную раскрытость интерьеров в наружную среду, «распахнутость» помещений гостиной и столовой. Здесь должны «работать» виды окружающего пейзажа в панорамных окнах, хорошо просматриваться ландшафт участка — с его рукотворным рельефом, ручейком, деревьями.
   Первый марш лестницы развёрнут линией хода на окна зала, откуда лестница освещается рассеянным светом. Прямой свет попадает сюда через боковые окна, которые непрерывны по высоте и ориентированы на восток и запад. Эти окна освещают дугообразную тыльную стенку лестницы лучами восходящего и заходящего солнца.
   Кухня уведена вглубь зала, и размещена на северной стене дома, куда не достигает тепло с улицы летом. В стене — два окна на уровне столешницы, дающие мягкий свет с севера, без нагрева.
   Форма здания, помимо своей развёрнутости, характерна террасным построением объёма: каждый следующий этаж меньше предыдущего, и своими выступами и террасами закрывает окна этажом ниже от перегрева летом.
   Наземная терраса первого этажа опоясывает здание с солнечных сторон, через неё можно выйти на участок в направлении въездных ворот, беседки с бассейном и пруда.
   Проход в подвал — через тамбур, который отделяет подвал от надземных этажей. Летом подвал служит источником холода (от земли под ним), поэтому в этот период желательно предотвратить взаимный переток воздуха между этажами.
   С запада к дому примыкает площадка, которая служит накрытием для входа в подвал, на ней установлен бензиновый генератор.

план второго этажа, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами

план второго этажа

  Спальни второго этажа расположены веером, по форме первого этажа, распахнутого в видовых направлениях; их панорамные окна обращены на восток, юго-восток и юг. Гардеробная, санузел и сама спальня — это обособленный отсек, попасть в спальню сразу из коридора невозможно, вход в спальню — только через гардеробную. Спальня родителей имеет выход на террасу второго этажа.

Стеклоблоки

Стеклоблоки

В доме применён принцип акцентированного света — его много там, где живут и работают обитатели дома, и в меру там, где человек находится недолго.
   Служебные помещения освещены окнами, ориентированными на западную и северную стороны, лестничная клетка — окнами на всю высоту, заполненными стеклоблоками.



план третьего этажа, проект Сиверка - проект дома с плоской эксплуатируемой кровлей, панорамными окнами и террасами

план третьего этажа

На третьем этаже расположены кабинет — библиотека и терраса, откуда открывается вид на окрестности с восьмиметровой высоты. Частично терраса покрыта кровлей, но большей частью над ней только небо.
Кабинет — библиотека наполовину остеклён, причём остекление захватывает и часть кровли, образуя небольшой зимний сад (виден на разрезе).

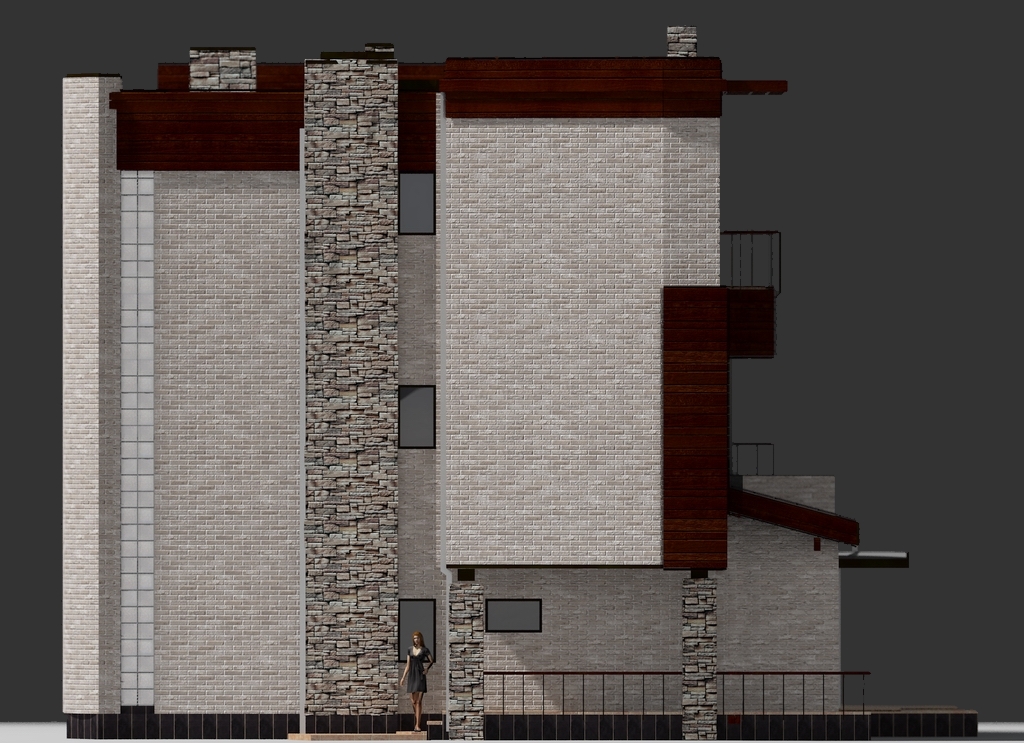

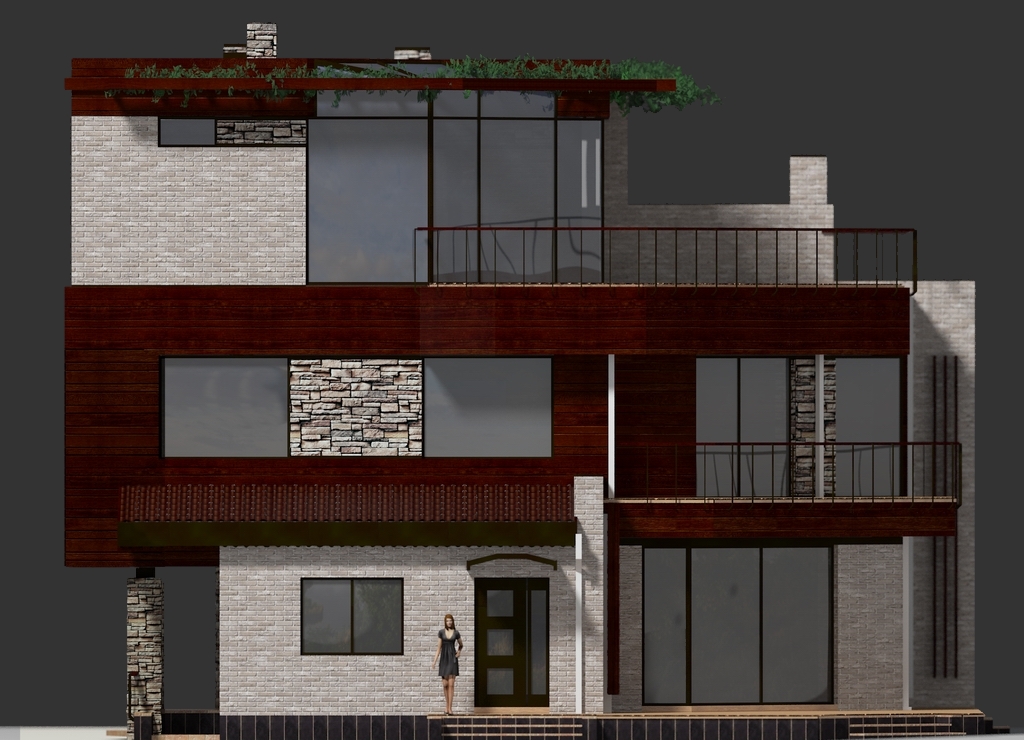

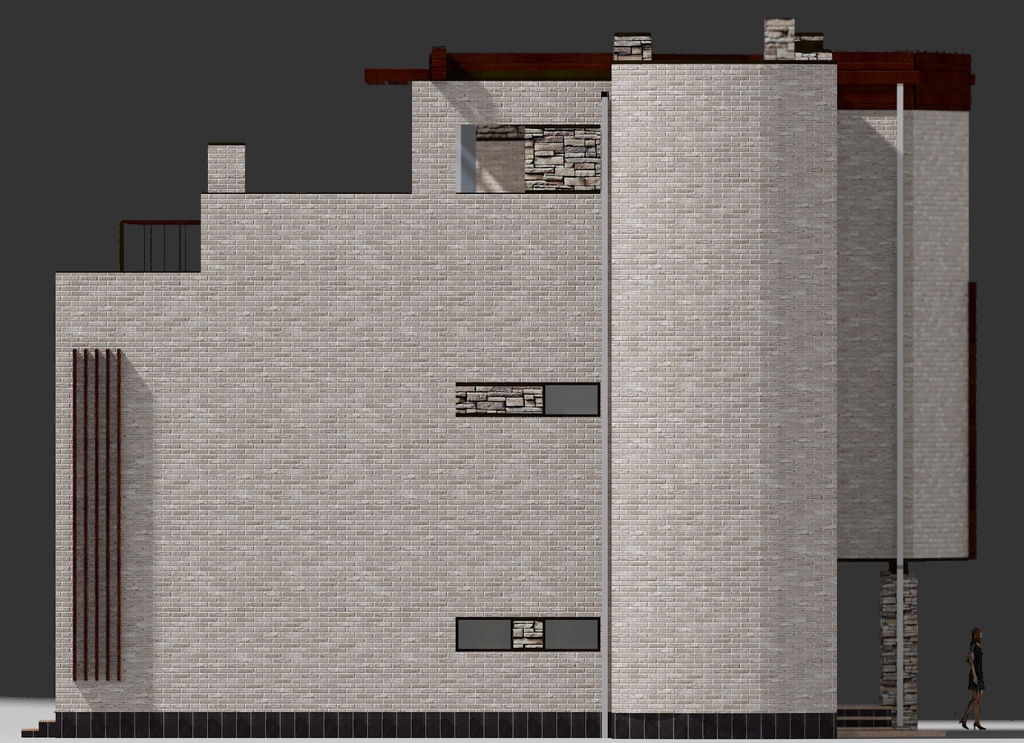

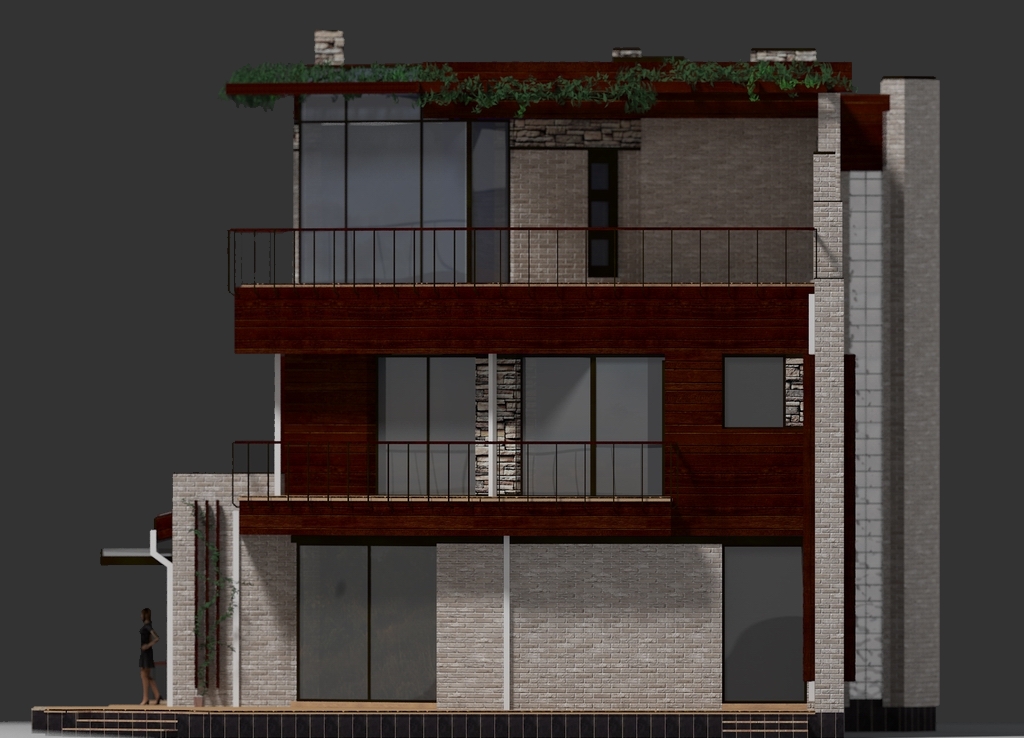

Фасады дома
