Проект Эбро-400

Описание проекта

Проект Эбро-400




проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид с высоты птичьего полётаЭтот проект продолжает линию проектов Эбро, где организована взаимосвязь дома и природного окружения. Это дом с террасами, которые есть на всех трёх уровнях дома и одновременно – проект дома с плоской крышей, где технология устройства плоской совмещённой кровли даёт возможность использовать этот элемент конструкции дома. Эксплуатируемая кровля позволяет сделать здесь популярную в семье площадку для отдыха – и активного, и уединённого, созерцательного.




проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, разрезКонструкция дома – монолитный железобетонный каркас (плиты перекрытий и колонны) с заполнением стен блоками газобетона (автоклавного). Дом с большим подвалом, фундаменты – плитные. Тип фундаментов продиктован условиями геологии грунтов площадки, характерной очень разной несущей способностью под пятном здания. Вентиляция санузлов естественная, комнаты вентилируются принудительной вентиляцией с механическим побуждением.


Геология грунтов участка – на что она влияет, чем поможет?
Фундаменты – типы и стоимость.
Какой фундамент лучше?
Вентиляция в частном доме – как это работает.
Газобетон


проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид 1   Как и в проекте Эбро, выходящие на территорию участка фасады – с панорамными окнами. В сочетании с террасами это создаёт ощущение наполненности интерьеров светом и природным окружением. Дома с панорамными окнами дают ощущение свободы и открытости – как снаружи, так и изнутри дома.


проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид 4Фасады дома имеют три главных вида отделки:
– белая штукатурка (с грубой, неровной поверхностью),
– плитка кирпича “старинного” (антик)
– бутовый камень или его имитация.
Стекло панорамных окон и ограждений террас, полированная сталь декоративных элементов – все эти современные материалы дополняют архаичные, кирпич-антик и этно-штукатурку, вступая в диалог с ними.

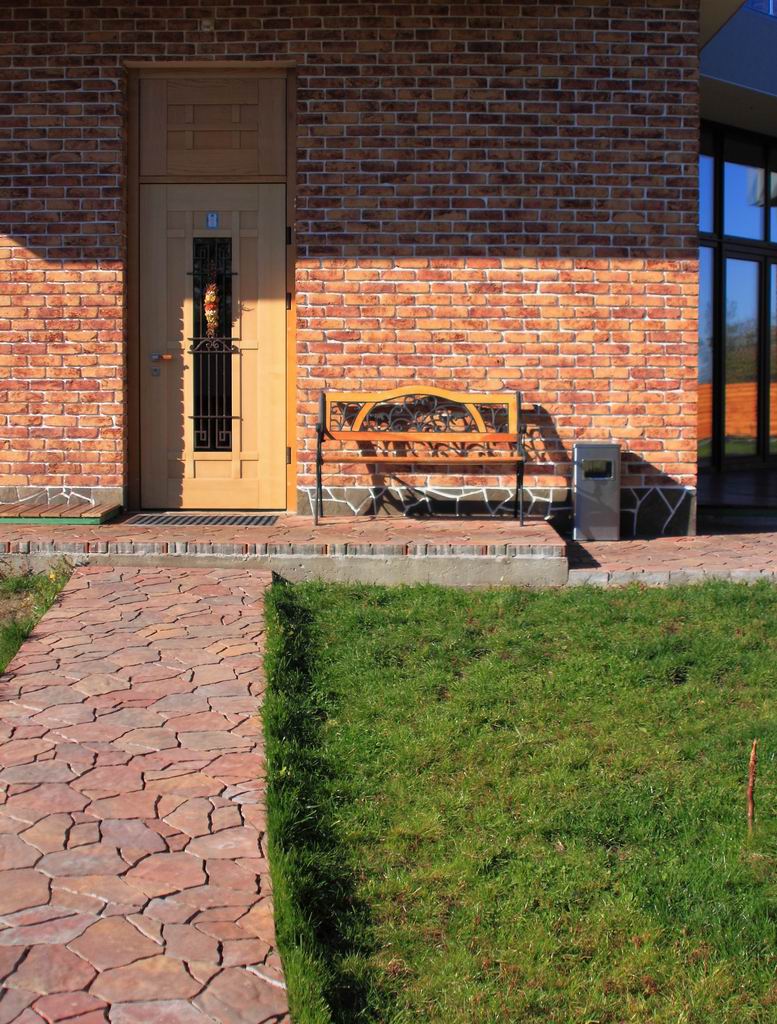

кирпич-антик (клинкер ручной формовки)Кирпич-антик – это клинкер ручной формовки, сделанный по рецептам древних мастеров, недостатки технологии которых сегодня стали достоинством.  Неровная поверхность (рваная и потрескавшаяся), разнобой цвета – невероятно достоверно передают дух древности.
В скобках  замечу, что все эти особенности внешнего вида нисколько не сообразуются с прочностью кирпича – она находится в пределах от М250 до М400.
Швы кладки заполнены белым цементом или заменяющей его фугой – они должны создавать контрастный фон для кирпича, на фоне которого отчётливей проявляются детали кирпича.


проект дома с плоской кровлей панорамными окнами Эбро-400, вид 2В отделке фасадов кирпич занимает нижний ярус, как материал зрительно более “тяжёлый”.  Верх дома покрыт белой штукатуркой, детали – камнем (или его имитацией в виде фасадных панелей) и сталью – полированной нержавеющей.


проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид 3Тыльные фасады не должны быть какими-то второстепенными и ущербными. Активный их рисунок, еле заметные выпуклости “средневековых” окон мавританских двориков, игра каменных колонн, пластичной штукатурки стен и хайтековских стальных элементов не дают вниманию расслабиться и уйти в спячку.


проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, фрагментНадо сказать, что детали частного дома, особенно мелкие, которые начинают восприниматься на близких расстояниях и вытесняют на время общий облик дома, переводят зрителя на другой уровень контакта с домом, и, опосредованно, с его хозяином.  Поэтому так важно продемонстрировать здесь точность и аккуратность исполнения.

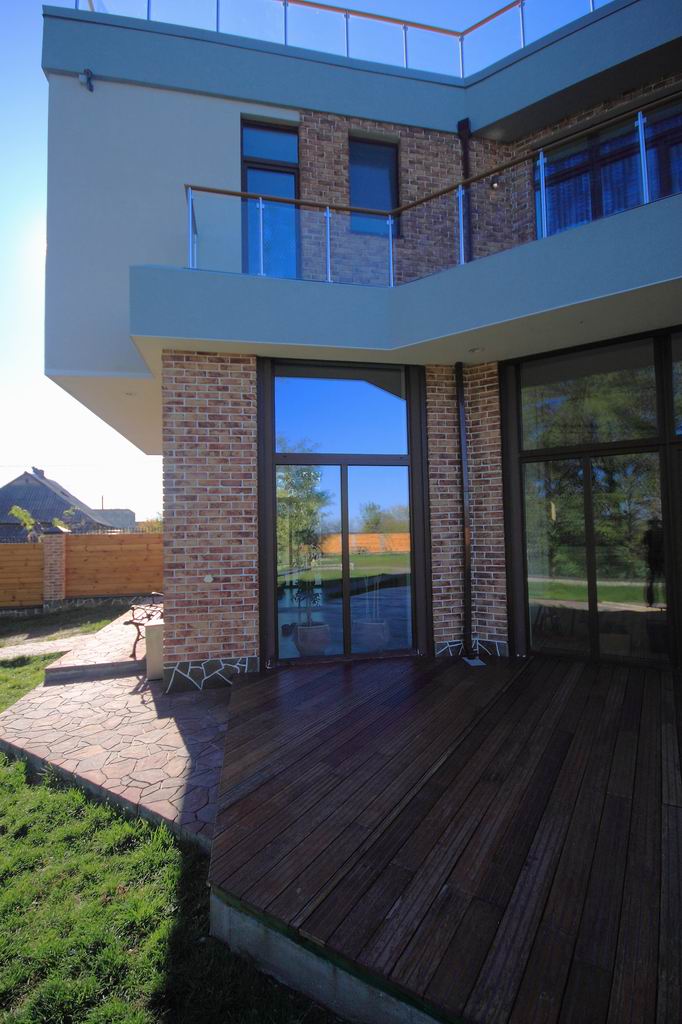

проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид 5Все три террасы дома – первого, второго и третьего уровня – не только место общения с ландшафтом, но и площадка для зелени, “взбирающейся” на дом, оплетающей трельяжи и перголы, заполняющей все свободные места на полу террас.
Благодаря этой массе зелени дом с террасами выглядит случайно попавшим в равнину осколком горного селения в Испании или Мальорки.

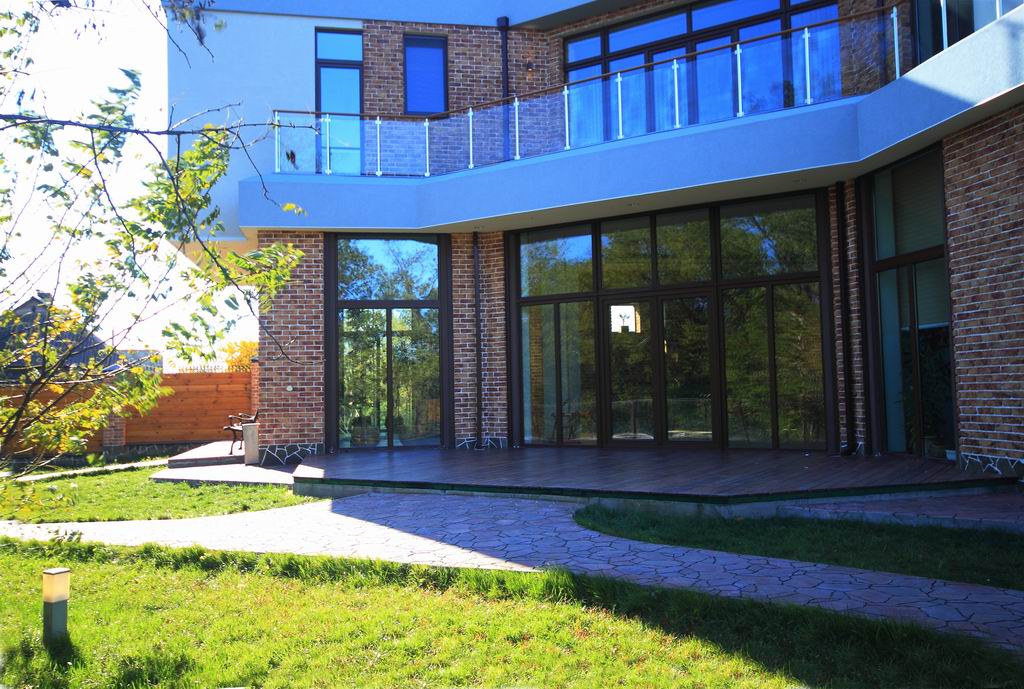

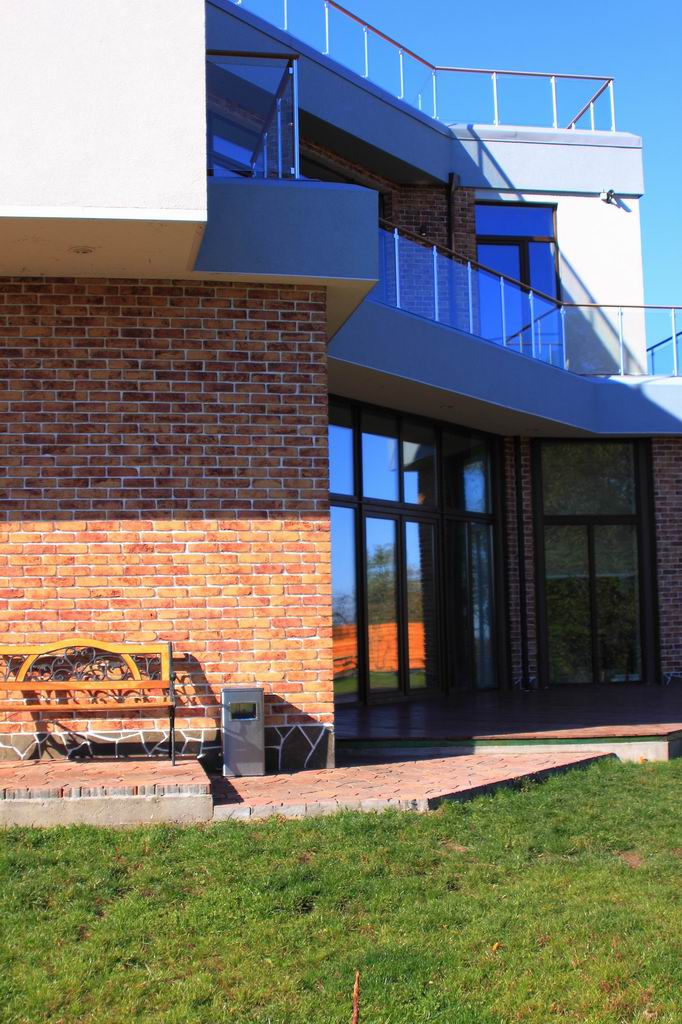

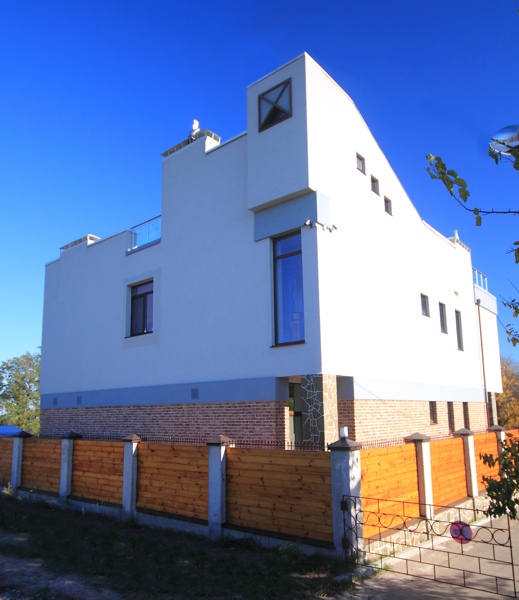

проект дома в современном стиле с плоской кровлей и панорамными окнами Эбро-400, вид 5darkВ проекте предусмотрен кирпич светлых оттенков, что, впрочем, не является догмой. Тут хозяин будущего дома может принять собственное решение по создаваемому имиджу дома: чем светлее кирпич на фасадах, тем оптимистичнее  восприятие; более тёмные оттенки придают характеру фасадов некую строгость и основательность (как видно на этой картинке, и на фото ниже – в реализации под Киевом).


проект дома с плоской кровлей панорамными окнами Эбро-400




Все наши проекты современных домов с плоской кровлей; как устроена плоская кровля?
Дом с плоской кровлей — дороже дома со скатной кровлей?
Выбор участка для строительства дома; советы, случаи из практики.
Участок в зоне возможного паводка
Налог на дом – сколько и как платить?
Автономный дом – как он устроен




Планы дома

План подвала

План подвала дома в современном стиле с панорамными окнами и плоской кровлей

  1. 1 тамбур лестницы____1,6
  2. 2 холл-биллиардная__83,0
  3. 3 санузел____________5,9
  4. 4 топочная__________10,4
  5. 5 кладовая___________8,1
  6. 6 постирочная________9,1




План 1 этажа

План первого этажа дома в современном стиле с панорамными окнами и плоской кровлей

  1. 1 прихожая________12,9
  2. 2 холл с лестницей__16,8
  3. 3 гостиная_________46,2
  4. 4 столовая_________19,5
  5. 5 кухня____________8,1
  6. 6 кладовая_________4,6
  7. 7 санузел__________6,5
  8. 8 спальня_________13,0




План 2 этажа План второго этажа дома в современном стиле с панорамными окнами и плоской кровлей

  1. 1 холл_________16
  2. 2 спальня 1_____25
  3. 3 гардеробная____5
  4. 4 санузел________2,5
  5. 5 спальня 2_____14
  6. 6 кабинет_______16
  7. 7 спальня 3_____19
  8. 8 санузел________8




План кровли

План кровли дома в современном стиле с панорамными окнами и плоской кровлей

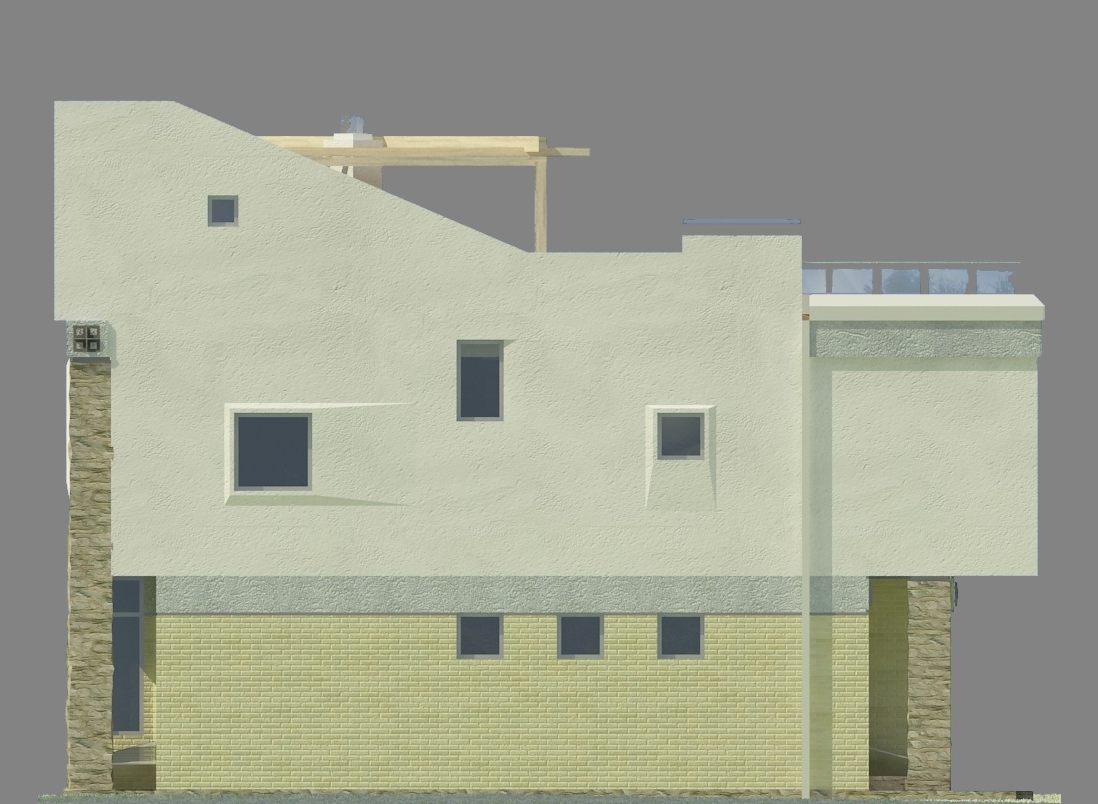

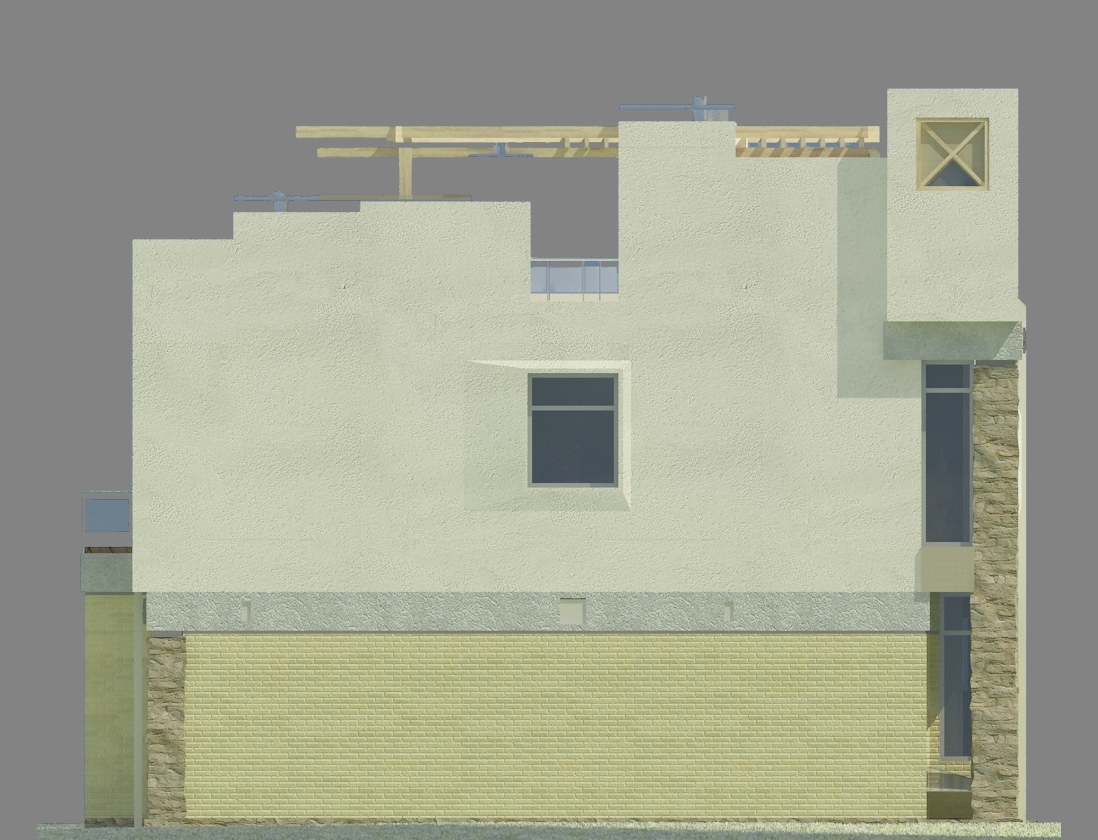

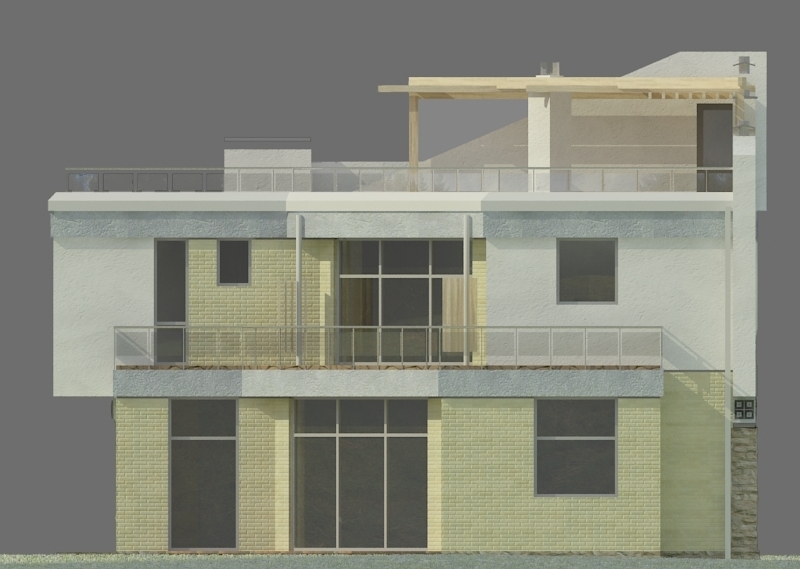

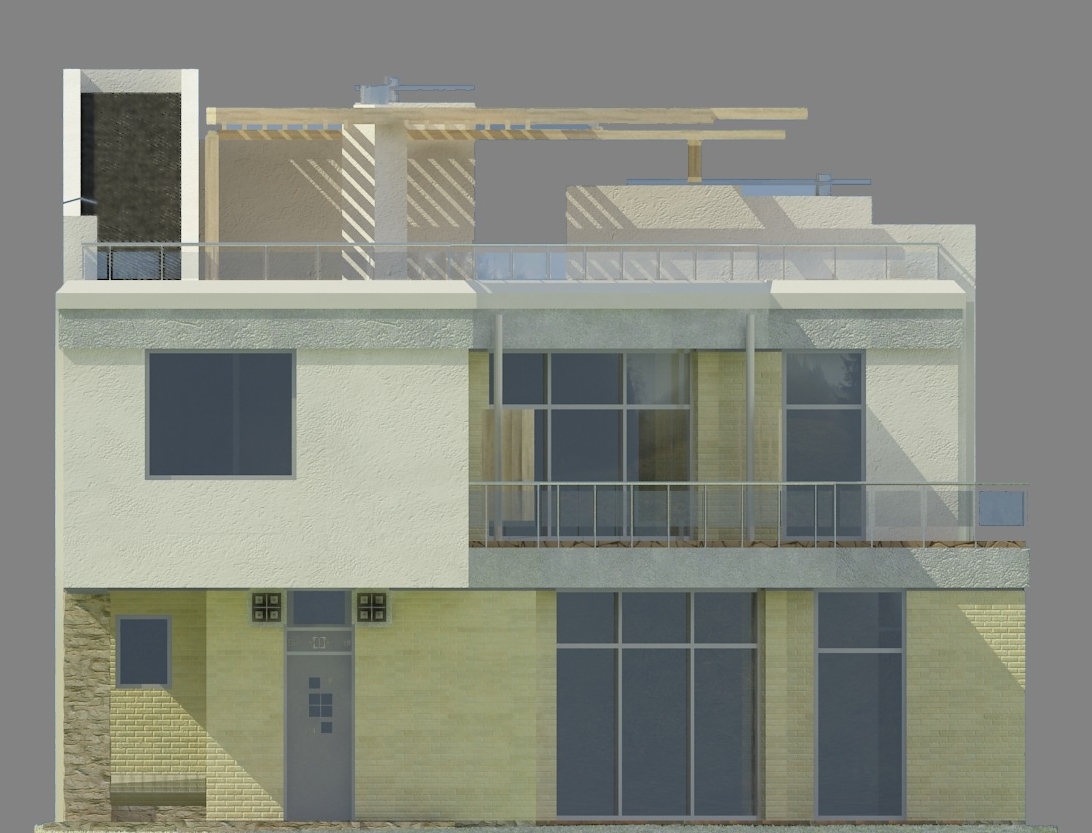

Фасады дома

Реализация проекта

этап 1 - нулевой цикл, подвал

этап 1 – нулевой цикл, подвал

этап 2 - монолитный ж/б каркас, колонны 1 этажа

этап 2 – монолитный ж/б каркас, колонны 1 этажа

этап 3 - монолитный ж/б каркас, перекрытия 1 этажа

этап 3 – монолитный ж/б каркас, перекрытия 1 этажа

этап 4 - монолитный ж/б каркас, колонны 2 этажа

этап 4 – монолитный ж/б каркас, колонны 2 этажа

этап 5 - монолитный ж/б каркас, перекрытия 2 этажа

этап 5 – монолитный ж/б каркас, перекрытия 2 этажа

этап 6 - монолитный ж/б каркас, колонны 3 этажа

этап 6 – монолитный ж/б каркас, колонны 3 этажа

этап 7 - заполнение ж/б каркаса блоками газобетона

этап 7 – заполнение ж/б каркаса блоками газобетона

этап 8 - заполнение наружных стен оконными изделиями

этап 8 – заполнение наружных стен оконными изделиями

этап 9 - наружные отделочные работы; штукатурка

этап 9 – наружные отделочные работы; штукатурка

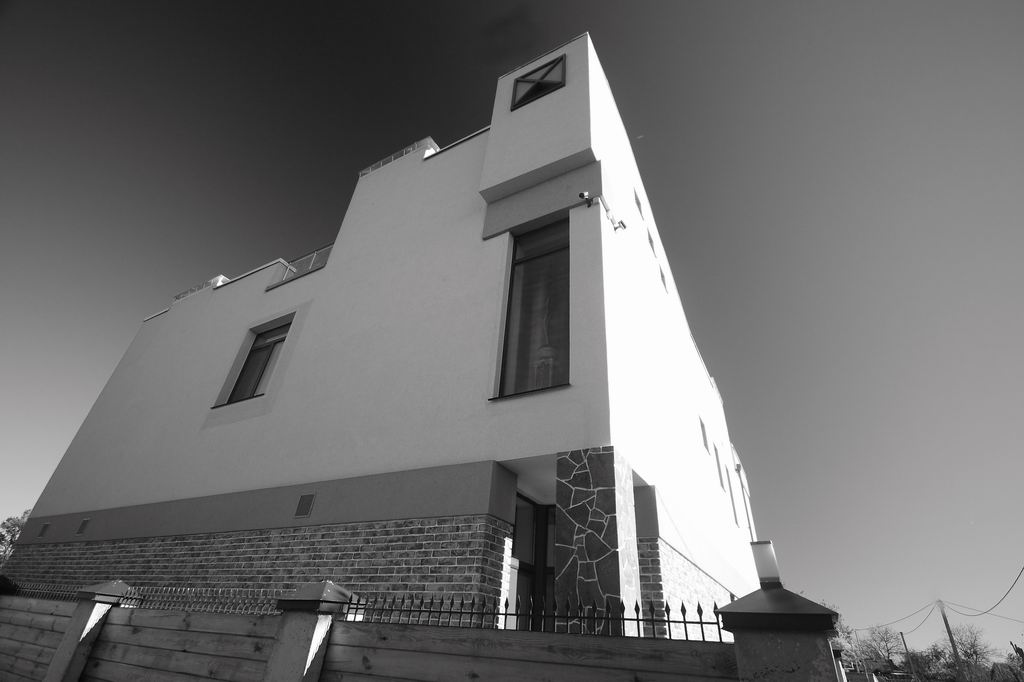

дом в современном стиле с панорамными окнами и плоской кровлей

этап 10 – монтаж оборудования фасадов
