проект Рейн

Описание проекта

проект Рейн
  • Этажей:2+подвал
  • Общая площадь:531 м. кв.
  • Стены:кирпич с утеплением
  • Фундаменты:свайные железобетонные
  • Конструктивная схема:несущие стены
  • Главный архитектор проекта:Владимир Глазков
  • Ведущие архитекторы:на ст."П" - Татьяна Заскока
    на ст."РД" - Леся Курдова
  • Главный конструктор проекта:Валентин Милюков

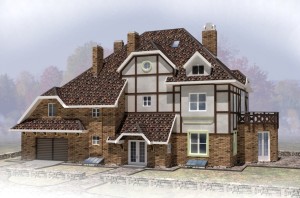

Проект дома в фахверковом стиле Рейн, вид 1Проект разработан для участка в Киеве, в зоне усадебной застройки, в живописном месте на Совских холмах. При выборе участка свойства геологии грунтов были неизвестны, и впоследствии оказалось, что застройку придётся вести на кромке оползневого склона. По этой причине фундаменты приняты свайные, остриями свай – ниже плоскости потенциального скольжения склона.


Выбор участка для строительства дома; советы, случаи из практики.

Геология грунтов участка – на что она влияет, чем поможет?

Фундаменты – типы и стоимость.


Здание сделано моноблоком, включающем в себя жилой дом и гараж. В подвале – фитнесс, технические и вспомогательные помещения, на первом этаже – гостиная, кухня и столовая, плюс гостевая комната,  на втором этаже – приватная зона семьи .На крыше эркера первого этажа сделана просторная терраса.
Стиль дома – фахверковый, с обшитыми доской фасадами.




Проекты домов на склоне


Река Рейн

   Река Рейн берёт начало в Альпах, протекает через Боденское озеро, пересекает отроги Юры и Шварцвальда, после чего течёт по Верхнерейнской низменности, прорывается через Рейнские Сланцевые горы и впадает в Северное море. В швейцарском кантоне Шаффхаузен, рядом с городком Нойхаузен, расположен Рейнский водопад – самый большой водопад в Европе.Река Рейн




Планы дома

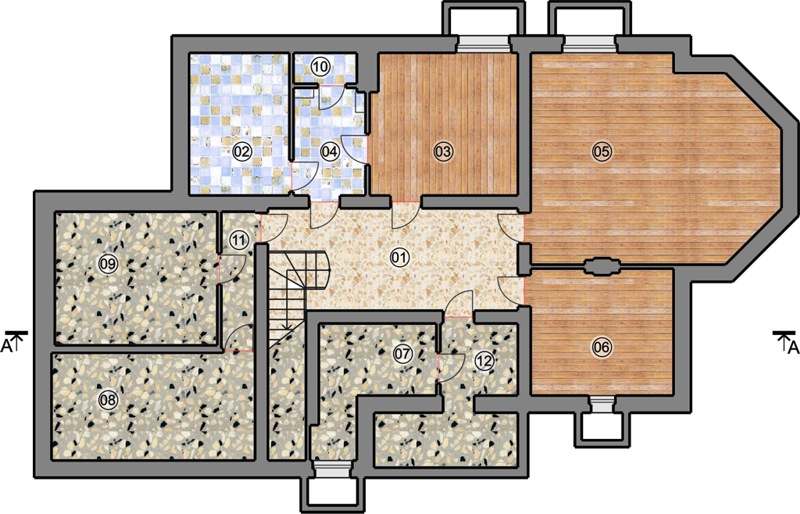

План цокольного поверху.

Проект дома в фахверковом стиле Рейн, план цокольного этажа

  1. 01 – холл – 24.4
  2. 02 – сауна – 12.7
  3. 03 – кімн. відпочинку – 18.6
  4. 04 – роздягальня -7.1
  5. 05 – тренажерна – 42.1
  6. 06 – пральня – 16.0
  7. 07 – топкова – 10.0
  8. 08 – комора – 19.4
  9. 09 -льох – 19.2
  10. 10 – сан. вузол – 1.8
  11. 11 – коридор – 4.3
  12. 12 – тех. приміщ. – 12.6

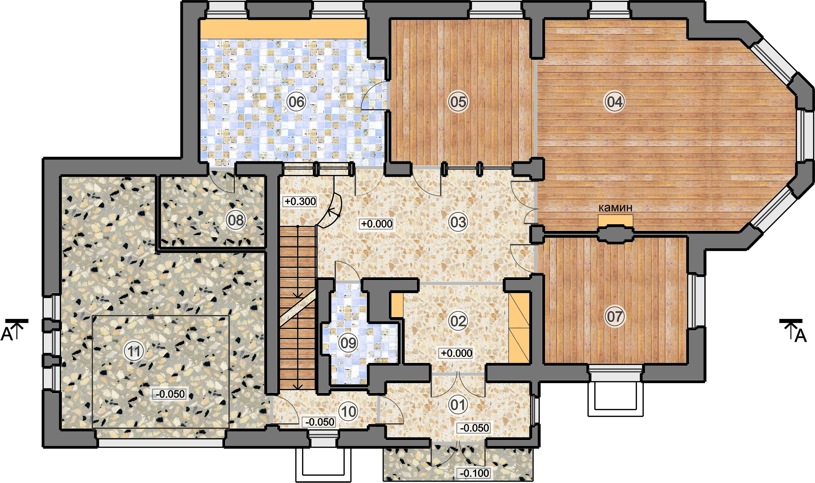

План 1 поверху.

Проект дома в фахверковом стиле Рейн, план 1 этажа

  1. 01 – тамбур – 8.0
  2. 02 – передпокій – 9.2
  3. 03 – хол – 28.1
  4. 04 – вітальня – 42.8
  5. 05 – столова – 18.9
  6. 06 – кухня – 23.1
  7. 07 – гостьова – 16.0
  8. 08 – комора – 6.8
  9. 09 – сан. вузол – 4.8
  10. 10 – коридор – 3.1
  11. 11 – гараж – 39.6

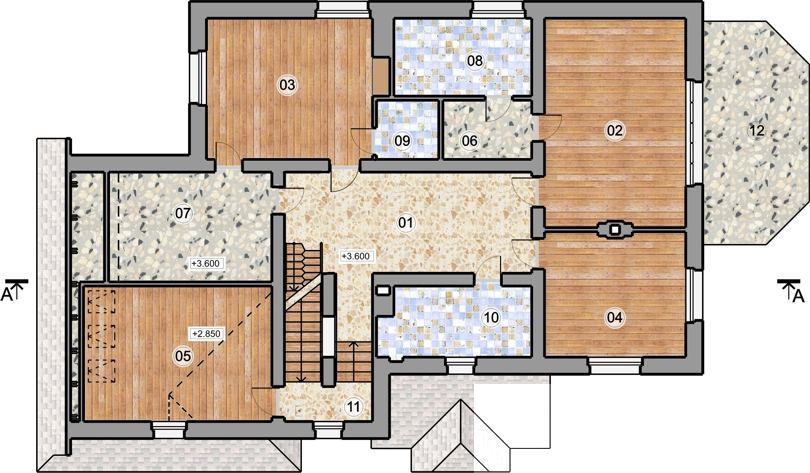

План 2 поверху.

Проект дома в фахверковом стиле Рейн, план 2 этажа

  1. 01 – хол – 24.0
  2. 02 – спальня 1 – 26.83
  3. 03 – спальня 2 – 22.10
  4. 04 – спальня 2 – 16.0
  5. 05 – кабінет – 21.48
  6. 06 – гардеробна – 4.96
  7. 07 – гардеробна – 16.0
  8. 08 – с / в 1 – 9.73
  9. 09 – с / в 2 – 3.38
  10. 10 – с / в 3 – 9.70
  11. 11 – коридор – 4.0
  12. 12 – тераса – 19.78

Розріз 1. Проект дома в фахверковом стиле Рейн, Разрез 1

Фасады дома

Проект дома в фахверковом стиле Рейн, фасад

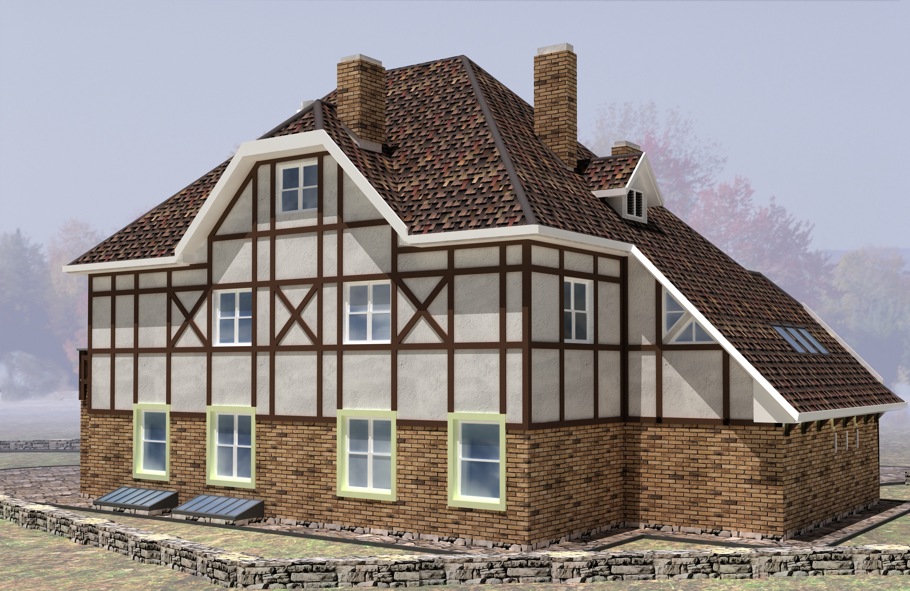

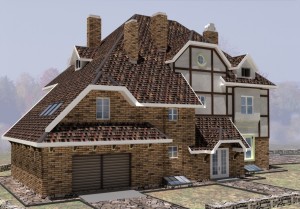

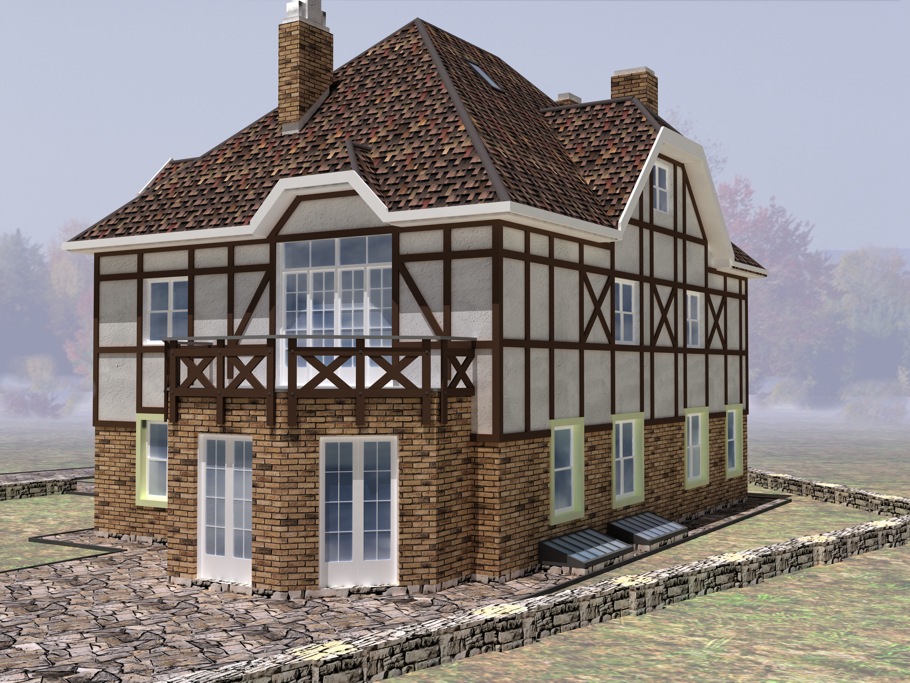

Проект дома в фахверковом стиле Рейн, внешний вид 2 Проект дома в фахверковом стиле Рейн, вид 1 Проект дома в фахверковом стиле Рейн, внешний вид 3 Проект дома в фахверковом стиле Рейн, внешний вид 4

Реализация проекта

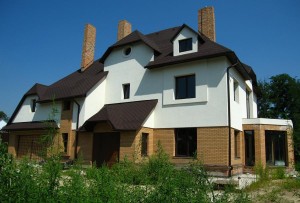

Проект дома в фахверковом стиле Рейн, реализация, 2010
